屋脊通风气楼成功案例

1、三角型电动采光排烟天窗

三角型电动采光排烟天窗其开启方式主要分为上开式及下开式，上开启 开户角度为60度，下开式 开启角度为45度。两种方式比较的话，上开式通风性更好，下开式防雨性更优。

2、一字型电动采光排烟天窗

一字型电动采光排烟天窗的开启方式一般为上开或者滑动，天窗留洞尺寸相对较小，宽度通常不超过2000mm，耗材相对较少，属于比较经济实用的一种天窗窗型。

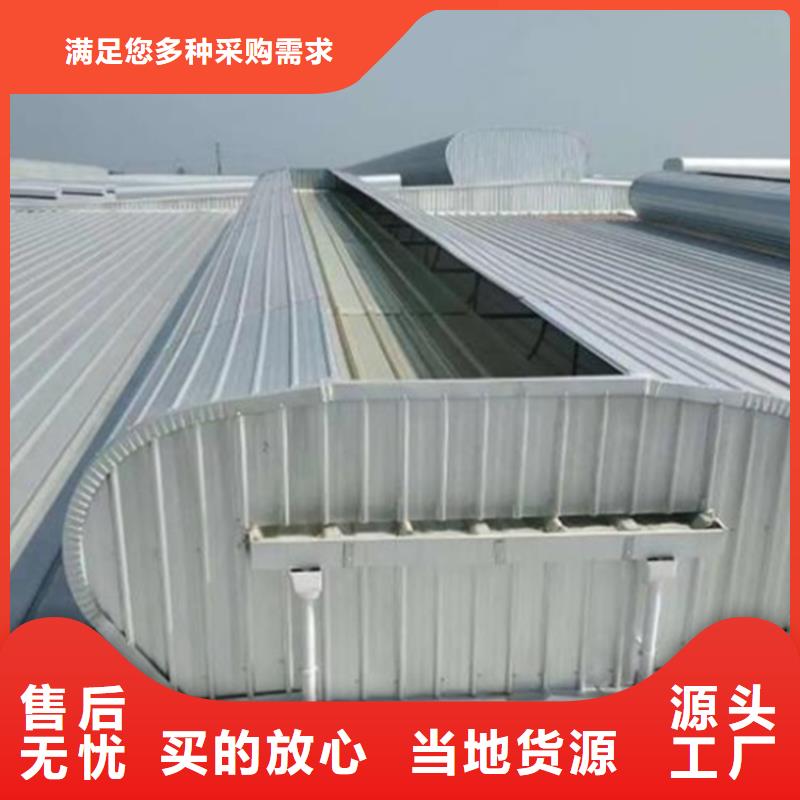

3、圆拱型电动采光排烟天窗

圆拱型电动采光排烟天窗的开启方式分为上开式，滑动式，侧开式，其中上开式与滑动式电动采光排烟天窗尺寸较小，宽度一般不超过2000mm，圆拱型电动采光排烟天窗尺寸则可以做到6000－9000mm甚至更大的尺寸，根据通风要求窗扇可以单排或多排安装，且防雨性较好，是为常用的一种圆拱型电动采光排烟天窗窗型

4、侧开型电动采光排烟天窗

侧开型电动采光排烟天窗类似于圆拱型侧开式电动采光排烟天窗，区别在于采光顶部分为人字型屋脊状，尺寸同样可以做到较大，窗扇同样可以单排或多排安装。

采光板是屋顶通风天窗的重要组成部分，安装在通风天窗屋面板上，在天窗预留的洞口上面安装平板透光材料。屋面板上预留的洞口尺寸可根据客户对采光的具体需求进行定制。

采光板的材质多样，常用的是PP、PC、PET、APET、FRP或者PVC料，主要作用是进行采光，厂房室内亮度，通风天窗上使用的采光板厚度一般有0.8mm、1.0mm、1.2mm、1.5mm、2.0mm，当然采光板除了这几种常用的厚度外，还可依据客户要求定制采光板。

虽然通风天窗上的采光板可供选择的材料多样，但各有优缺点，采光效果和作用也有区别：

 1.pp料又名聚丙烯，重量轻、耐热、透明度好，缺点是耐寒差，南方地区厂房天窗采用此款材料的较多。

 2.PC料又名聚碳酸酯，耐冲击、耐热、韧度好、具有阻燃性。

 3.PET有名聚对苯二甲酸类塑料，透光率可达90%，耐磨、耐候好，可长期用于户外。

 4.APET重量轻于PVC板，强度高、耐折性和耐低温性能好，透明度高，北方厂房温度低，天窗采光板可选此款。

 5.FRP采光板，抗紫外线强，抗腐蚀性强，自洁能力突出，抗老化、透光率高。有腐蚀性的厂房通常选择这款产品，也是 、常用的屋顶通风天窗采光板。

 6.PVC防雨好、耐火、防静电

风器是指安装在厂房屋面上的通风换气设备，行业内一般也称自然通风器、屋顶通风器、通风气楼、通风天窗。因其通风效果好、安装方便、维护简单方便、一次投入终身使用的特点，冶金、航空、造船、机械、玻璃、轻工等产生大量废气、粉尘的工业厂房都选择通风器进行车间的通风换气

通风天窗降低中性面位置的原因

随着人们物质文化水平的不断提高和工业产品质量高品位化的需求，对工业厂房内环境质量的要求也越来越高，通风天窗排除了厂房内的污染气流，通风天窗使厂房内获得应有的新鲜空气，并带走影响人工和产品质量的大量余热，污浊气流和有害气体！

通风天窗通风的设计原理，应该尽一切努力降低中性面的位置。以下两个原因：

1.表面低的位置，这意味着在室外的新鲜空气进厂的，基本上所有的或所有的流量通过通风天窗。很显然，以减少在工作区的温度在操作区，以改善空气质量，加强通风天窗的自然通风，将起到决定性的作用。

2.通风天窗的位置越低，排气口距离和表面排气压力，更大的高度的值越大。排量一定的前提下，增加了通风天窗排气压力的手段可以降低排气口的天窗开口面积。

1、通风天窗的选用应按照建筑的通风与采光要求，根据当地的气候条件、主导风向、建筑物的高度、进排风温差、通风量等因素确定天窗的规格和型号。

  2、通风天窗的抗风压强度值≤1.0kpa，雪荷载≤0.4kn/㎡，具体数值有生产厂家提供，如不能满足要求时，需与生产厂家协商，另行设计制作。

  3、通风天窗适用于非地震地区和抗震设防烈度≤7度的地震区，如不能满足要求，需与生产厂家协商，另行设计制作。

  4、通风天窗适用于钢结构建筑，也是用于钢筋混凝土框、排架结构建筑，选用时应注明。如用于钢筋混凝土结构屋面，应在相应部位预埋连接用钢板埋件。

  5、通风天窗钢板基座是天窗与屋面的连接构件，应根据所选用的通风天窗型号及生产厂家提供的资料由工程进行结构计算、设计和加工制作。

  6、通风天窗的防锈底漆和面漆材料有生产厂家定，彩按工程设计。

  7、在有防爆要求的建筑中，通风天窗应采取防暴雨措施。
